如今越来越多的智能控制系统应用于植物灯,而将灯连接到控制器的最常见方法之一便是使用 RJ 系列连接器。因此,了解 RJ11、RJ12、RJ14、RJ25 和 RJ45 之间的差异对于系统厂商来说非常重要。本篇文章将阐述这些规格之间的差异。

“RJ”是registered jack的缩写,来源于贝尔系统的USOC(UNIVIRSAL Service Ordering Codes Classification Code)分类码。USOC代表一系列注册插孔及其接线方式,用于将用户的设备连接到公共网络。

RJ12 和RJ25

两者几乎相同,唯一的区别是电线类型:

RJ12使用实心线

RJ25使用绞线

在本文中,RJ12将被视为与RJ25相同

RJ11、RJ14和RJ25(RJ12)的触点比较

RJ11与RJ14、RJ25(RJ12)为同系列,尺寸相同,宽度均为9.6mm,只是触点数量不同。

RJ11中间只有一对触点,可以接一对线,用6P2C表示; RJ14中间有4个触点,可以接2对线,用6P4C表示;RJ25 (RJ12) 有6个触点,它可以连接3对线,用6P6C表示。

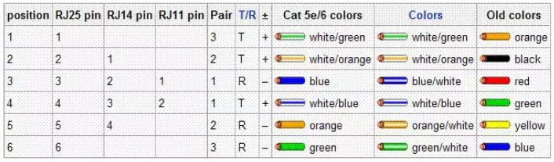

RJ11、RJ14、RJ25(RJ12)线序表如下所示。

RJ45与RJ25(RJ12)的比较

RJ25(12)和RJ45的主要区别在于RJ25(12)的触点数是6个,而RJ45是8个。它们的连接方式和连接所用的电线数量都不同。

RJ25(12) 是一种带有6根导线槽的连接器,用于连接电话线。 RJ45 是一种具有8根导线的连接器,用于连接以太网等大型功能网络。RJ45使用cat 5和cat 6类型的连接线。最后一个区别是尺寸,RJ45宽约11.6mm,而RJ25只有9.6mm。

总结

在使用RJ系列连接器时,了解不同连接器之间的差异是至关重要的。同时,了解引脚分配及其定义,是成功实现高品质智能植物灯控制系统的另一关键因素。
